一、粉塵排放真有那么可怕嗎?
面對堆料、破碎、輸送、焚燒等環節漫天飛舞的粉塵，人們常會冒出疑問：看似“灰頭土臉”的氣體究竟隱藏著多少風險?答案顯而易見。細顆粒物進入呼吸道會誘發塵肺與心血管疾病;含重金屬的煙塵落到土壤和水體，又會留下難以逆轉的污染。正因如此，各行業排放許可證都寫明了顆粒物日均或小時均濃度限值，一旦超標就面臨限產、停產甚至巨額罰款。要想在環保稽查來臨前做到心中有數，就離不開一支能伸進煙道、實時讀數的“哨兵”——插入式粉塵濃度檢測儀。
二、插入式探頭為何精準可靠?
折射散射原理
當煙氣中的粉塵顆粒穿過激光束，粒徑不同的顆粒會以各自的相位和強度散射光線。探頭內部的光敏元件捕捉散射光，轉化為電信號，再由處理電路給出與實時濃度成正比的 mA 或數字量。
溫壓補償
工況溫度往往可達 180 ℃，壓力瞬息波動。檢測儀在探頭基座處增設熱電偶與壓力傳感器，算法動態修正散射系數，保證高溫高壓下依舊讀數穩定。
防結露氣幕
對濕度大的煙道，探頭前端設置環形微孔，持續吹入干燥壓縮空氣，形成“氣幕”屏障，阻斷水汽和黏性顆粒附著光窗，延長免維護周期。

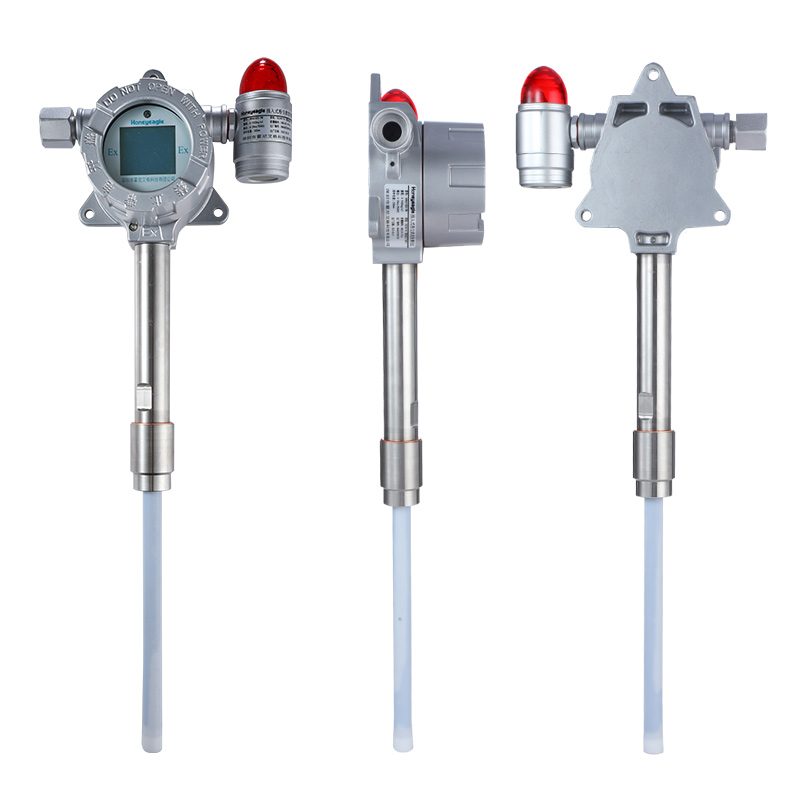

三、關鍵結構一覽
| 組件 | 功能亮點 |
| 探桿 | 316L 或哈氏合金，可定制 200 mm–1500 mm 深入煙道，耐腐蝕耐磨損 |
| 發射/接收腔 | 同軸布置減少同軸度誤差，光束焦點固定，避免振動偏移 |
| 電子艙 | IP66 壓鑄鋁殼，隔離高溫，內置 FPGA + 24 bit AD 轉換 |
| 信號接口 | 4–20 mA、RS-485、Modbus、HART、繼電器雙報警、Wi-Fi/LTE |
| 清灰系統 | 可選反吹電磁閥或壓電振動器，防止長周期覆灰 |
四、典型應用版圖
1、燃煤與生物質鍋爐
灰渣含量大、流速高，需選 0–500 mg/m3 量程的耐磨型探桿并配合自動反吹。
水泥旋窯與磨機
熟料粉塵粒徑分布寬，不規則顆粒對光散射角度差異大。配備動態顆粒譜算法后，可避免中控室出現“假峰值”誤判。
2、鋼鐵燒結與高爐除塵
高溫 + 高壓差對探頭氣密性能要求嚴苛，常選哈氏 C-276 合金并加裝膨脹節，緩解熱脹冷縮應力。
3、鋰電正極材料干燥尾氣
粉體單分散性好，濃度波動快，需要 1 s 級響應;儀表直接聯動插板閥，抑制瞬時沖擊排放。
五、選型四步走
1、鎖定量程
充分掌握正常與峰值排放數據，量程最好覆蓋峰值的 1.5 倍，兼顧分辨率不低于 0.1 mg/m3。
2、確認耐材
酸性煙氣選擇哈氏合金或噴涂碳化鎢，堿性粉塵則選 316L 足矣;溫度超 260 ℃建議改用耐熱陶瓷護套。
3、考慮安裝深度
探桿末端距煙道中心 1/3 直徑處為佳，既避開層流邊界又不過深，插拔維護更方便。
4、評估信號制式
若需上云或遠程 APP 查看，可選帶 NB-IoT/LTE-Cat1 模塊，省去布線與 PLC 地址映射。
六、安裝調試要訣
1、開孔定位
先在 30° 或 60° 斜向煙道段開 ?60 mm 孔，再焊接 DN65 鍍鋅短節，確保探桿與煙氣流向正交。
2、零點校準
向探頭外側包裹密封套管，通入 0.5 L/min 零塵潔凈空氣 3 min，將顯示值歸零;此后每季一次。
3、跨度核查
用標準氣溶膠發生器產生已知質量濃度，對比實驗室等速采樣儀數據，誤差應 <±5 %。
4、功能驗收
啟動風機工況下做高低濃度雙點測試，檢查曲線是否穩定無抖動，再觸發報警聯動閥門，確認動作延時 ≤ 2 s。
七、運維與故障診斷
| 現象 | 可能原因 | 快速排查 |
| 數值突然跌為零 | 發射光源衰減或光窗被塵堵死 | 查看“光強自檢”比值；壓縮空氣反吹后讀數若恢復，即為光窗覆灰 |
| 濃度持續緩慢上升 | 零點漂移或高濕導致散射系數增大 | 做一次零點校準并核實煙道溫度露點 |
| 4–20 mA 輸出跳變 | 屏蔽線接地松動，干擾注入 | 重新壓接屏蔽層并獨立接地 |
| RS-485 通訊間斷 | 地址沖突或終端電阻缺失 | 修改從站地址；末端加 120 Ω |
八、環保合規與數據管理
24 h 斷點續傳：儀表內置 30 天數據循環存儲功能，即便通訊掉線仍可追溯。
超標閉環：與脫硫脫硝或布袋除塵 PLC 聯動，高于預設值立即加大風機頻率并同步推送手機短信。
線上報表：對接省級排污監控平臺，自動生成日/月排放量與達標率排行榜，為節能降耗項目提供決策依據。
九、技術新趨勢
多波長激光融合
不同粒徑對各波長散射強度不同，雙波長算法能分辨粗顆粒與 PM?.?，既滿足總量監測又兼顧細顆粒物健康評價。
邊緣 AI 異常識別
嵌入式神經網絡對振動、溫度、粉塵譜進行多維分析，及早識別探頭脫落、光窗裂紋等潛在風險，減少停機。
一體化傳感模組
將溫度、濕度、流速模塊化集成，一只探頭即可輸出完整煙氣參數，免去多點取源。
插入式粉塵濃度檢測儀如同深扎煙道的一支“火炬”，點亮看不見的排放真相。只要遵循科學選型、合理安裝、精細運維的閉環思路，鋼鐵、水泥、能源、化工等粉塵密集行業就能將排放收入掌控之中，既守護藍天白云，也穩住企業生產節奏。與其等到環?；橥粨魴z查，不如讓一支性能可靠的插入式探頭，提前為排放數據把關，助力企業行穩致遠。
