在處理高純硅烷(SiH?)時，怎樣實時掌握其濃度、避免瞬間自燃與爆炸?

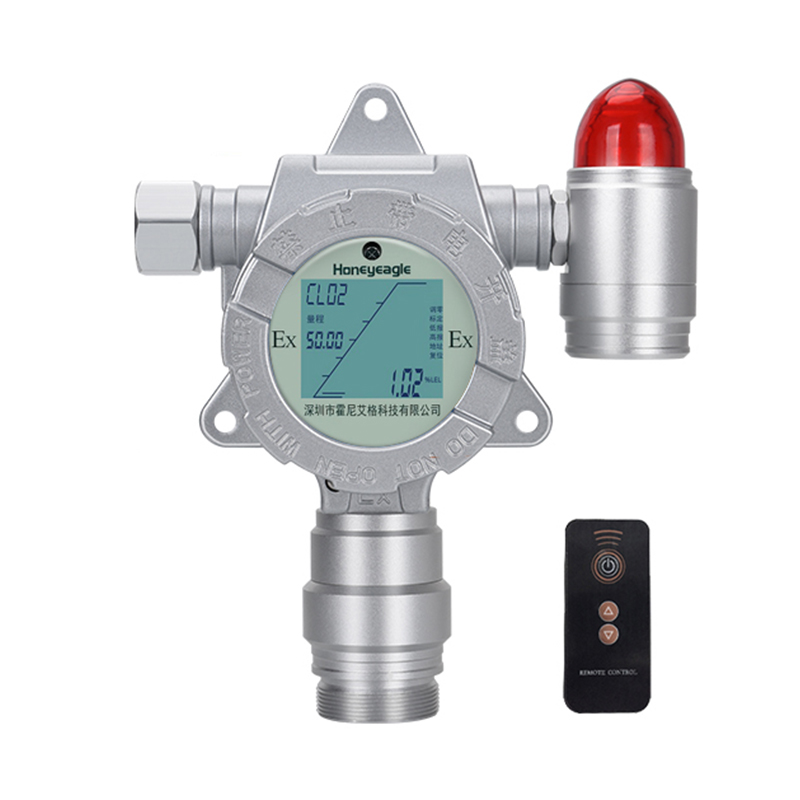

硅烷氣體檢測儀正是為破解這一難題而設計——它把微量分析、耐腐蝕材料與智能算法融合進巴掌大的外殼，讓實驗室和晶圓廠的空氣時刻“看得見”。
一、探測原理與技術要點
1、紅外光譜吸收
利用 Si–H 鍵在 4.6 μm 處的特征吸收峰，雙光路比值法消除溫濕度漂移。
2、氧化半導體傳感
SnO? 薄膜在硅烷還原后電阻驟降，反映 ppm 級濃度;配合溫控片可抑制交叉干擾。
3、被動擴散 + 微泵吸雙模
擴散模式適合連續監測;遇到潔凈棚、煙囪管等負壓環境時自動切換微泵。
4、動態溫度補償
內置熱敏電阻矩陣，每秒修正零點，-20 ℃ 至 50 ℃ 維持線性。
二、核心組件解析
防火隔爆殼：鋁合金 + 氟橡膠密封圈，通過 Ex d ⅡCT6 認證，耐 1.2 MPa 內爆沖擊。
光學氣室：金鍍層鏡面反射率>98%，降噪腔體長度僅 35 mm，卻能實現 5 m 路徑等效。
高速 A/D：24 位 Σ-Δ 采樣，每 0.5 s 更新讀數;DSP 同步濾波，信噪比提升 40 %。
三重報警：85 dB 蜂鳴 + 環形 LED + 強震動;配置可編程階梯式閾值，方便工藝優化。
數據溯源：閃存可存 20 萬條記錄;BLE 直連 MES 平臺，支持 PDF 報表一鍵生成。
三、硅烷危害與報警設定
| 指標 | 數值 | 說明 |
| 爆炸下限 (LEL) | 1.5 vol% | 與空氣接觸即可能自燃，安全系數需≤25 %LEL |
| 短時接觸限值 (STEL) | 5 ppm | 超此值 15 min 可能誘發呼吸道水腫 |
| 報警一級 | 0.3 vol% (20 %LEL) | 聯動排風、切斷氣源 |
| 報警二級 | 0.75 vol% (50 %LEL) | 啟動惰化氮?dú)庾⑷搿?qiáng)排風 |
四、典型應用場景
晶圓 CVD 制程前區
閥島、纜線接口最易泄漏;檢測儀掛于胸前即可 360° 掃描。
光伏電池 PECVD 車間
反應室抽真空后注入 SiH?/H? 混合氣，換刀門開合瞬間需泵吸模式遠程取樣。
特氣倉儲
高壓鋼瓶區每 5 m 設置在線檢測頭，失效 SAW 及時聯鎖報警。
實驗室合成裝置
玻璃反應釜破損風險高;便攜式儀器配合應急隊快速排查。
五、選型要訣
檢測下限：≤0.1 vol%，才能抓住初始泄露。
防爆等級：至少 Ex ia ⅡCT4 Ga，滿足 Zone 0 條件。
響應時間 (T??)：<5 s，可對突發排放提供黃金處置窗口。
維護接口：支持 Docking Station 自動標定，減少人工接觸危化區。
兼容性：Modbus-RTU / 4-20 mA / HART 三制式，便于舊廠改造。
六、校準與日常維護
零點校準：每日班前以氮?dú)鉀_洗 60 s，自檢漂移;偏差>±2 %FS 立即重標。
跨度校準：90 天比對 500 ppm 標準氣，誤差>±5 %FS 刷寫系數。
傳感器更換：紅外源壽命約 3 年，光強衰減 20 %須整件替換。
過濾網清理：月度拆洗 PTFE 過濾片，避免 SiO? 粉末堵塞光路。
固件更新：關注廠商安全補丁，修復潛在死區或 Watchdog 失效。
七、法規與標準速覽
GB 12358-2023《作業環境氣體檢測報警儀通用技術要求》
SEMI S2-0718《半導體設備安全評估》
NFPA 318-2024《清潔室與半導體制造裝置火災防護規范》
IEC 60079-29-3 可燃與毒性氣體檢測系統性能評估
符合上述標準并持有 CNEX、ATEX、UL 證書的產品，才可在全球供應鏈中自由流轉。
八、技術演進趨勢
MEMS-Tunable 激光吸收
通過可調諧激光 (3.6 μm) + 引導波光腔，靈敏度可達 ppb 級。
數字孿生預測
檢測儀實時上傳健康參數，云端算法預測光源壽命，提前工單提醒。
無線冗余通訊
BLE Mesh + Wi-Fi 6 雙鏈路自動切換，事故狀態下仍可 0.1 s 內推送警報。
本征安全電池
固態 Li-玻璃電池，-40 ℃ 放電保持 80 % 容量，為極地光伏線體護航。
九、常見誤區與安全提醒
只看數值不看趨勢：泄漏可能呈指數上升，忽視曲線斜率易延誤停機。
延長標定周期：硅烷極易自氧化，傳感器老化速度快于常用可燃?xì)狻?/p>
隨意加長采樣管：>5 m 管道會吸附 SiH?，導致示值遲滯。
混用非原廠組件：不同涂層鏡片反射率差異大，輕則讀數失準，重則光源過熱燒毀。
0 % 顯示即為安全：超量程或光路遮擋同樣顯示 0，需要定期撞擊測試 (bump test)。
硅烷氣體檢測儀不只是簡單的“傳感器 + 數碼管”，它是在毫秒級時間內與自燃性氣體的賽跑者。唯有深入理解其探測機理、按標準選型、嚴謹維護，才能讓這位“隱形護盾”在火星四濺之前拉響警報，為每一片晶圓、每一位工程師筑起安全底線。
