固定在線式氣體報警器接線指導
很多客戶收到固定式在線氣體檢測儀不知道如何接線，如何使用。今天小編就給
大家講下！
工具/原料
一字螺絲刀
24V 電源適配器（廠家提供）
方法/步驟

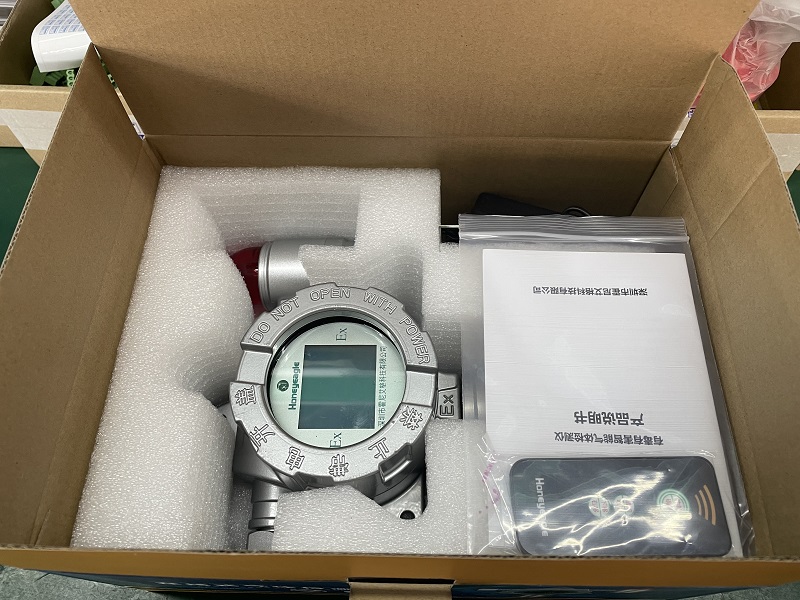

收到檢測儀后，先拆開外包裝?？蠢锩媾浼袥]有缺少！包裝里有：

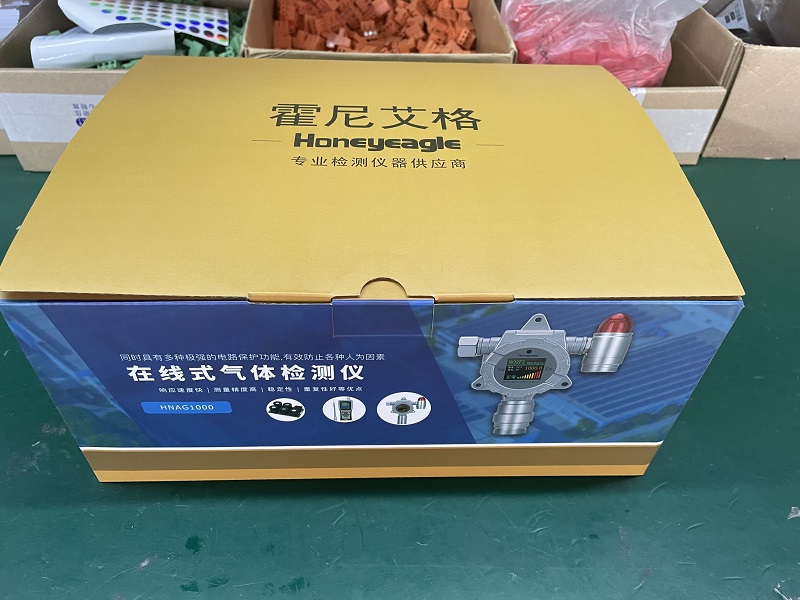

氣體檢測儀外包裝
①霍尼艾格固定式氣體檢測儀一臺。
②24V 電源適配器一個。
③說明書一份。
④售后保修卡一張。

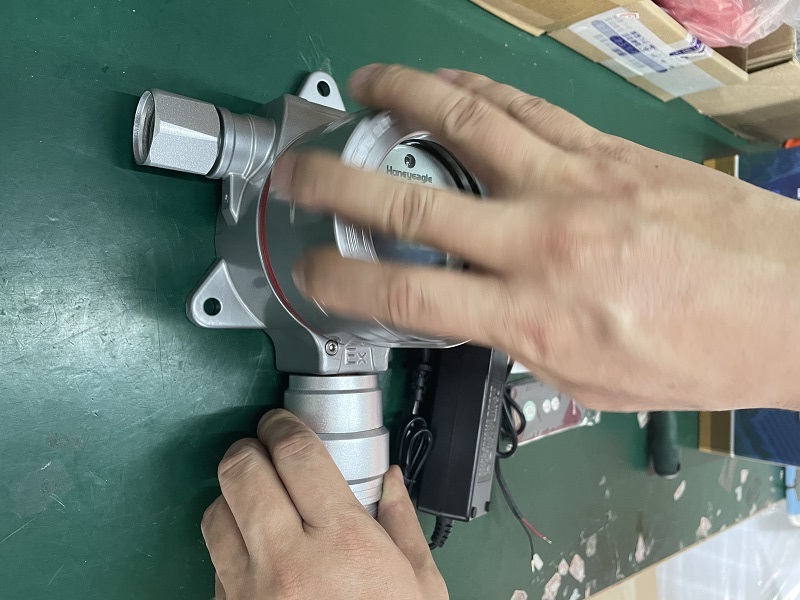

⑤紅外遙控器一個安裝前，首先擰開外邊的玻璃蓋子。輕輕就可以擰開！

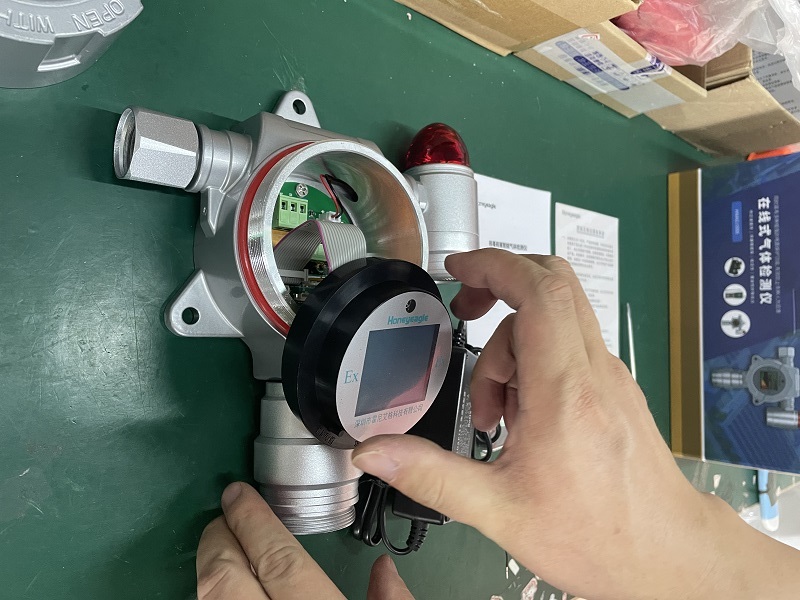

黑色屏幕輕輕地拔出來，屏幕和主板中間接有排線。不可大力拔出！

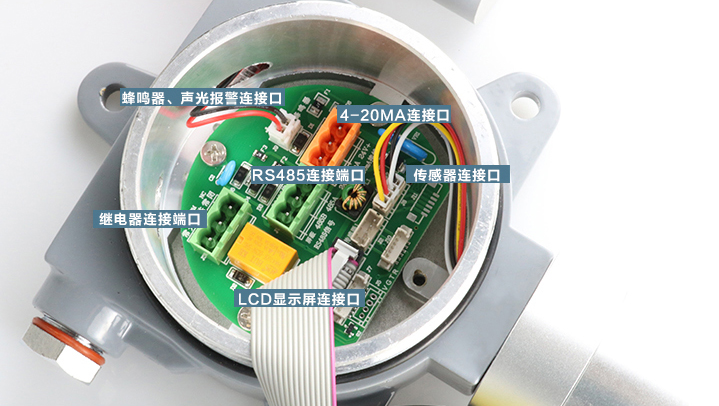

拔出來后，會看見三個端子。如果不接輸出信號線，只接電源線。把橙色端子拔
下來！
電源線從側面的進線口，串進來。穿線孔有防水圈，穿線前先用螺絲刀把防水圈
捅破！
.

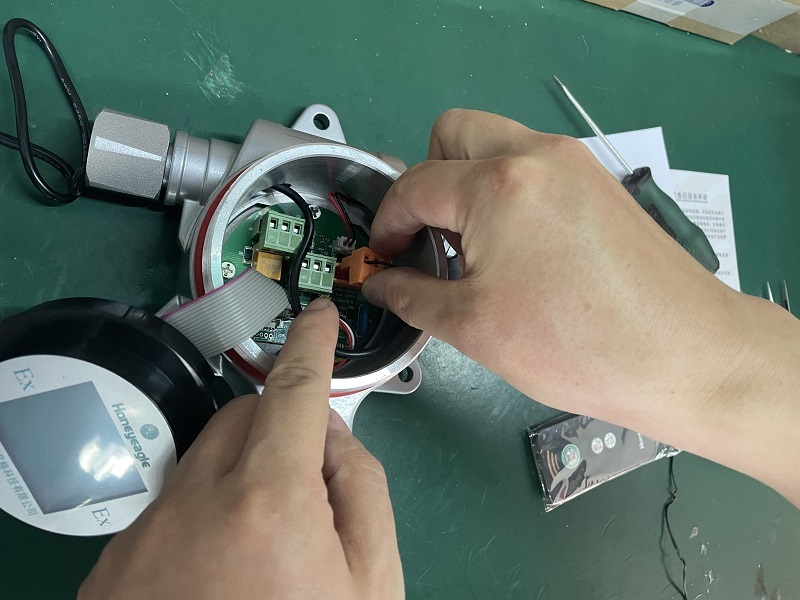

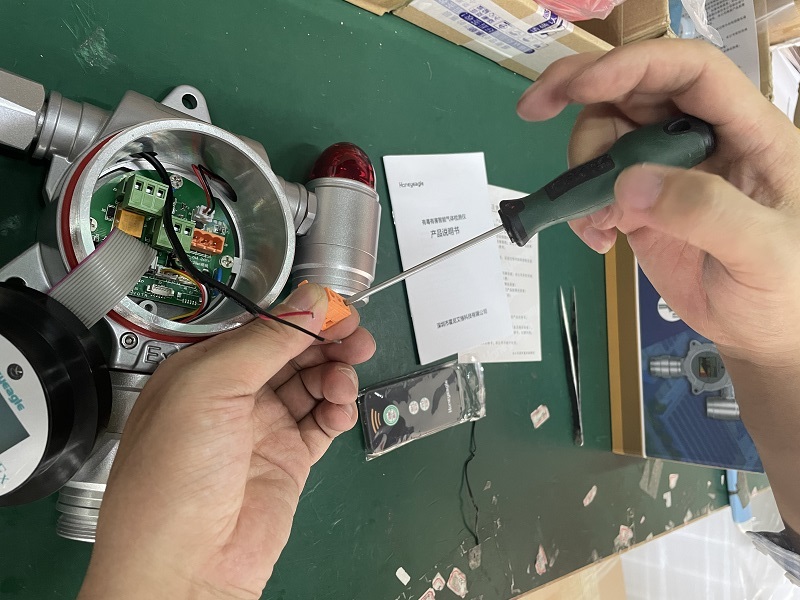

用一字螺絲刀，擰開橙色端子的螺絲。電源線兩根線，紅色為 24V 正極，黑色
為 24V 負極。切記不要把電源線接入 RS485 信號輸出接口。固定式氣體檢測儀
電路板上標有每個端子的接線定義！
線接好后，原路插回橙色端子上面。

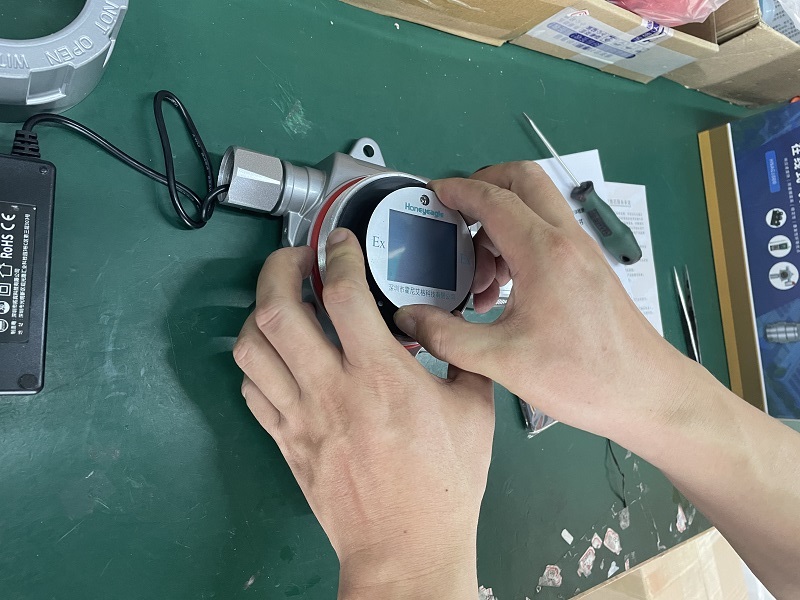

蓋上蓋子，蓋子要放正哦。這樣看起來端正點

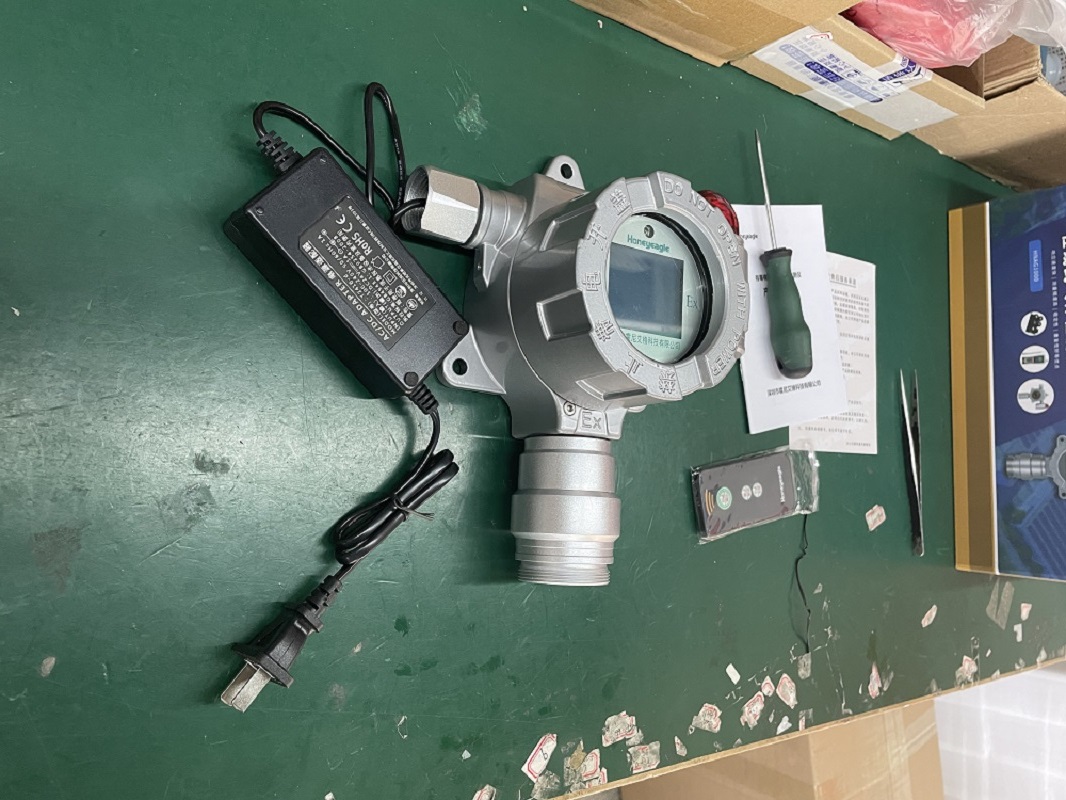

這樣就接好了,我們可以插電試試.

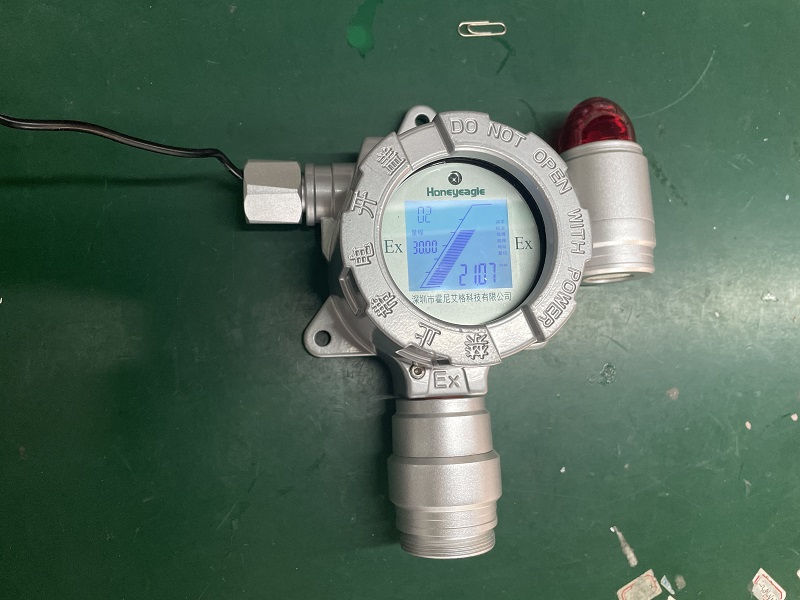

通電一切正常，剛通電會有 10 秒鐘的自檢時間。不用著急！這樣我們就可以實
時監測當前環境的有毒有害或者可燃?xì)怏w的實時濃度啦！
如果要把數據遠傳，就要接 4-20mA 或者 RS485 信號線。
下期我在分項給大家！
注意事項
切記不要把電源線接入信號輸出端子上
24V 正負勁量也不要接反，雖然霍尼艾格氣體檢測儀有防接反裝置。但是咱們自
己也要注意
